Декоративное оформление фасада Детского реабилитационного центра г. Пермь

Задача

Проект стартовал с обращения проектной организации, специализирующейся на проектировании медицинских и социальных учреждений. Первоначально, несколько лет назад, мы предложили декоративное решение для фасадов. Это решение было заложено в проект и спустя 3 года перешло в стадию реализации.

Строительная компания обратилась к нам как к поставщику по заложенной в проектной документации позиции. Основная задача заключалась в изготовлении и поставке декоративных фасадных кассет со сложной геометрией и стилистикой, соответствующей современной архитектуре объектов детской медицины.

Решение

Визуально фасад включает:

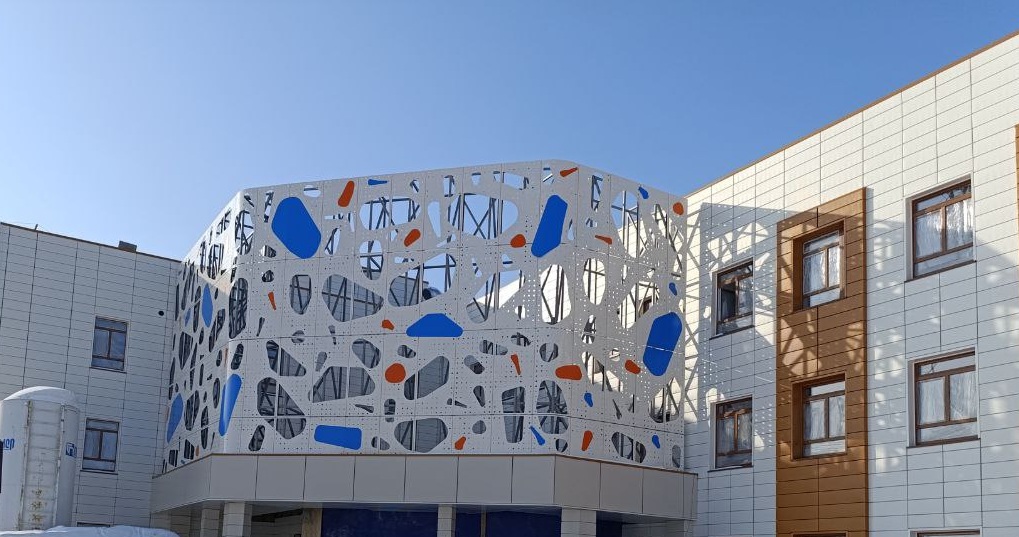

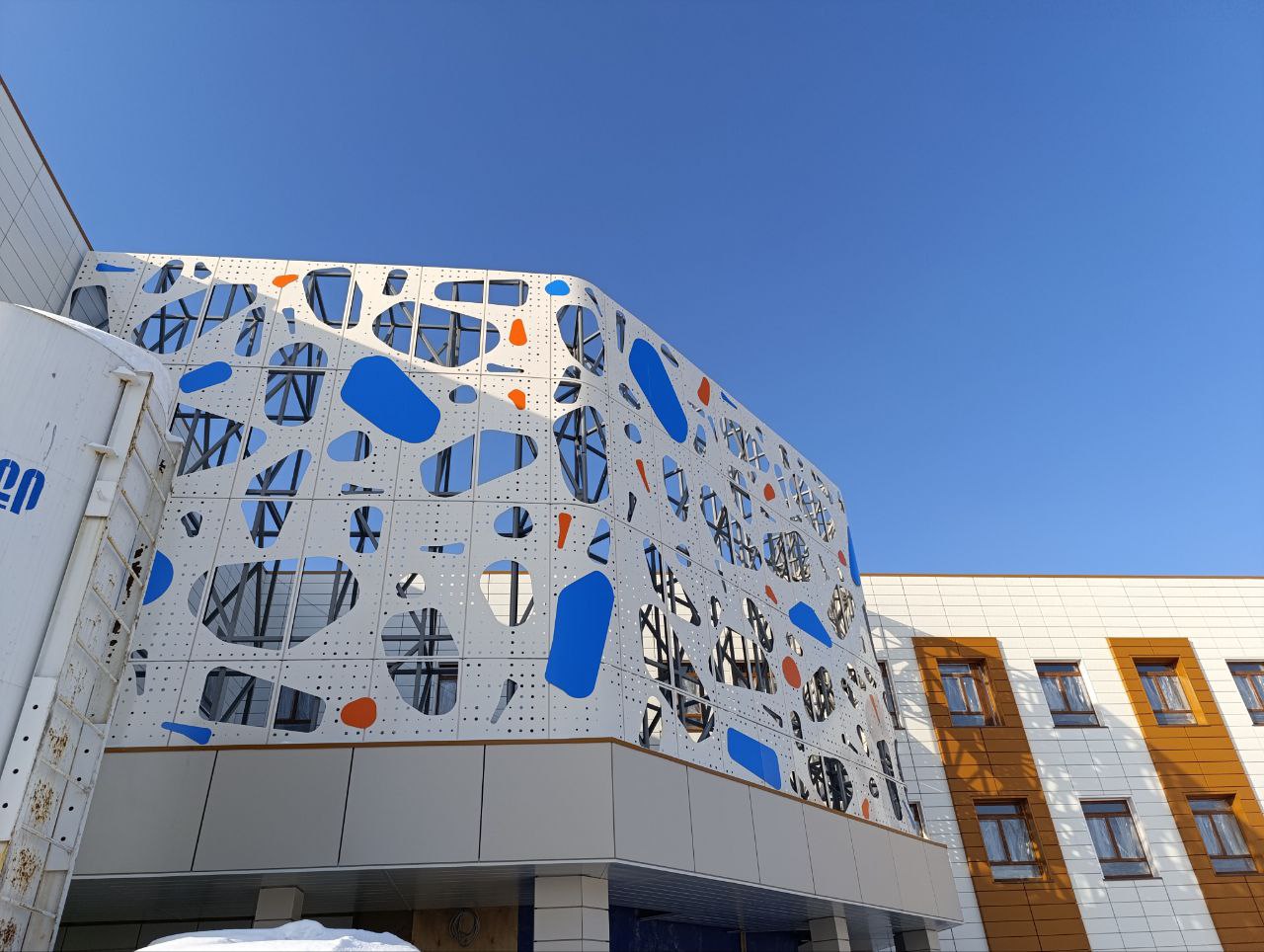

Основной декоративный элемент — "воздушная" настройка над входной группой.

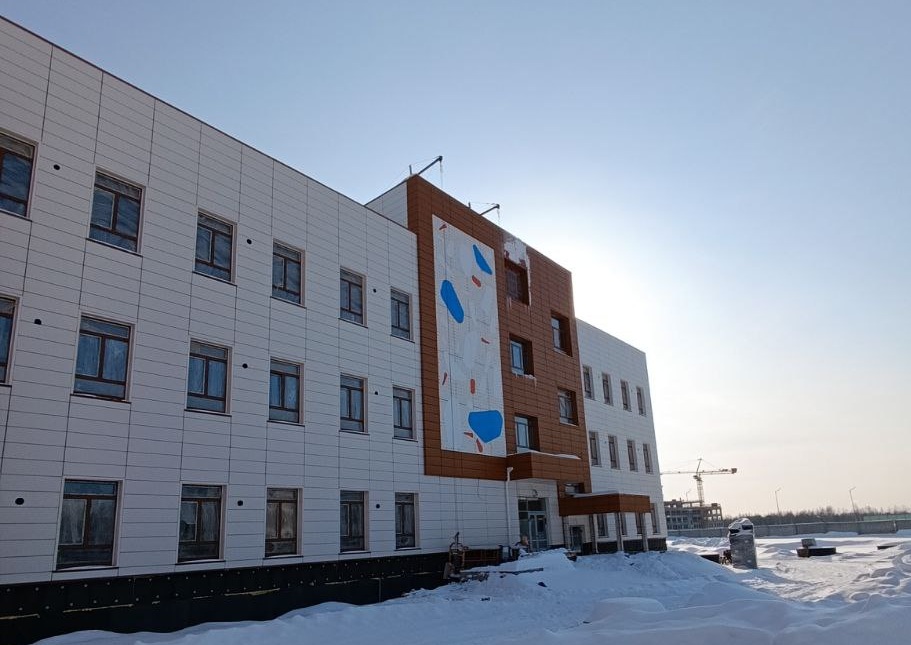

Боковой фасад — декоративное панно на стене здания.

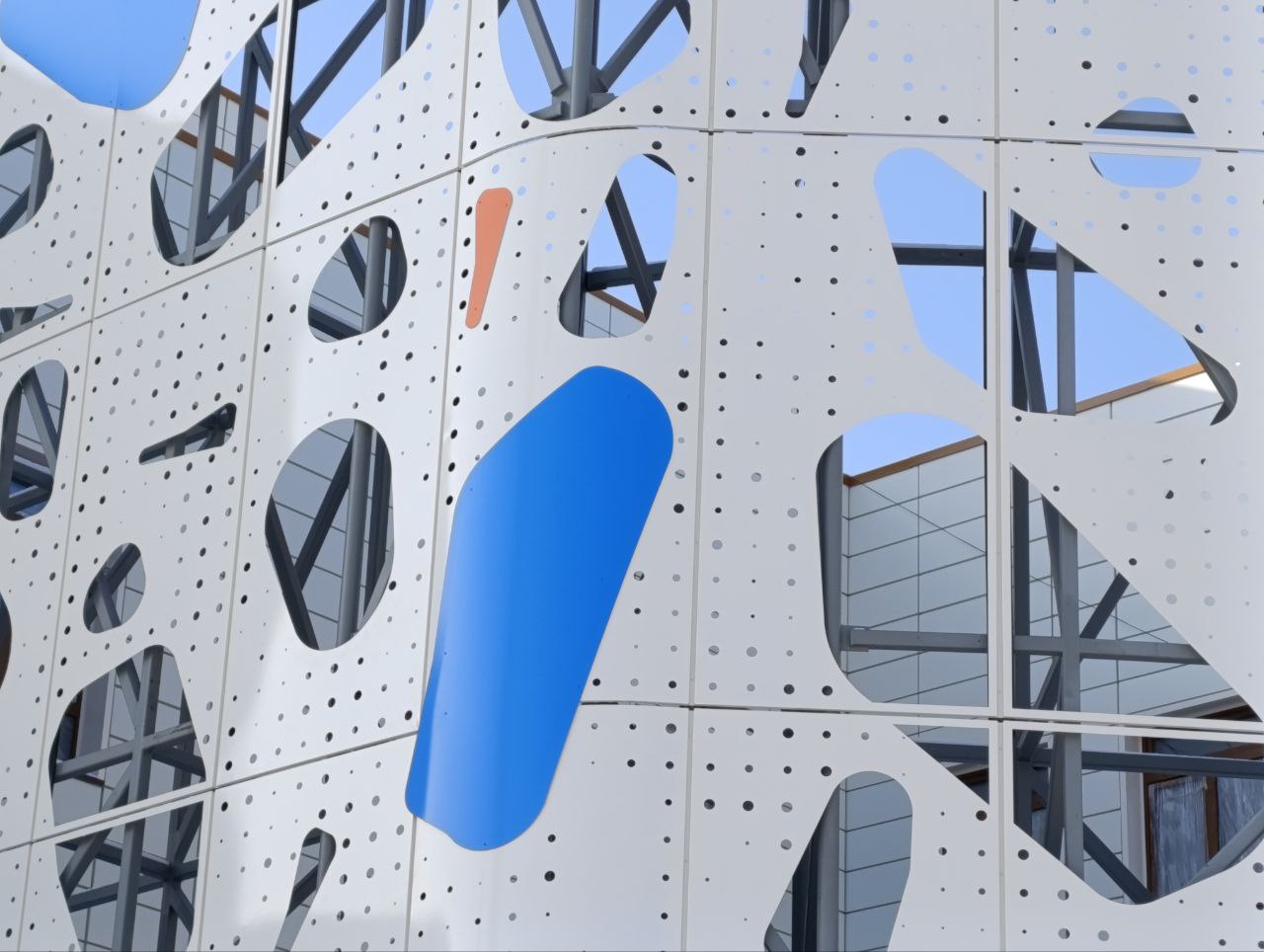

Основной фасад был реализован на металлической конструкции, не имеющей капитальной стены. Визуальный эффект создаётся за счёт перфорированных кассет с закруглёнными формами и цветными накладками из алюмо-композита.

Материалы:

Основной материал кассет — оцинкованная сталь с порошковой окраской.

Цветные накладки — алюмо-композит, подобранный по эксплуатационным и эстетическим критериям.

Внутренние усиления — профили для жёсткости конструкции.

Кассеты имели:

Перфорации различной формы ("облака"), включая элементы, переходящие с одной кассеты на другую.

Закруглённые углы.

Накладные элементы, закреплённые по технологии вальцовки.

Процесс

1. Замеры и предпроектная стадия:

Выездная бригада монтажников провела точные обмеры металлоконструкции.

2. Проектирование:

Каждая из 104 кассет проектировалась индивидуально с учётом отверстий, загибов и накладных элементов.

Расчёт проводился в инженерной CAD-системе с учётом реального поведения материала при гибке и сварке.

3. Производство:

Изготовление кассет осуществлялось у двух подрядчиков.

Использована лазерная резка и гибка на гидравлическом прессе.

Были внесены 8 итераций правок в проект по итогам испытаний опытной кассеты.

На этапе тестирования выявлена необходимость добавления рёбер жёсткости.

Вальцовка композита выполнялась на стороне у профильного подрядчика.

Финальная сборка декоративных элементов и упаковка — на нашей площадке.

4. Поставка:

Кассеты были поставлены заказчику в два этапа: основной объём + добивочные кассеты после установки основных рядов (по точным замерам).

Особенности проекта

Нестандартная архитектура фасада: воздушная металлоконструкция с перфорацией

Точное сопряжение декоративных отверстий между кассетами

Использование нескольких материалов с разными коэффициентами термического расширения

Визуальная интеграция фасадного решения с интерьерной концепцией объекта

Результат

Фасадная система стала важной частью архитектурного облика здания, визуально подчёркивающей его назначение — место, для выздоровления детей. Благодаря плотной работе проектировщиков, инженеров и подрядчиков удалось реализовать сложное декоративное решение с высокой степенью точности, эстетики и надёжности.

Проект позволил компании усилить экспертизу в области нестандартных фасадов и продемонстрировать гибкость в решении инженерных задач любой сложности.
